一、空調負荷計算

1.空調負荷計算的組成(QL)

(1)由于室內外溫差和太陽輻射作用，通過建筑物圍護結構傳入室內

的熱量形成的冷負荷；

(2)人體散熱、散濕形成的冷負荷；

(3)燈光照明散熱形成的冷負荷；

(4)其他設備散熱形成的冷負荷；

(5)滲透空氣所形成的冷負荷

(6)新風量負荷



2.空調負荷計算方法簡單介紹

空調動態負荷的計算顯得比較繁瑣，即便是采用一些簡化手段，計算工作量也是比較大的。估算簡便，捷徑行路，人之通性，慢慢的被它取而代之了。

但是估算的根據并不堅定，偏于保守是不可避免的，總是顧慮怕估算的小了，這也是可以理解的。估算法也要注意與實際相符合，要根據實際的經驗以及不同建筑的各自不同的情況。目前空調負荷的計算還是以估算為主。

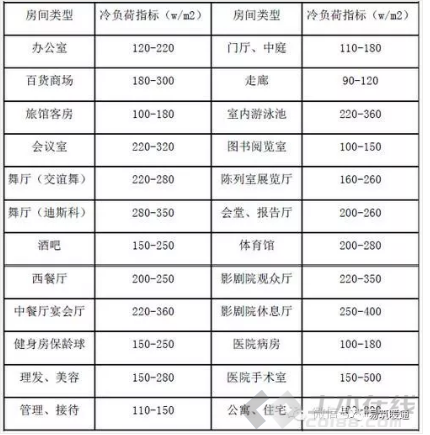

3.民用建筑空調單位面積冷負荷（qL）





4.負荷計算——單位面積冷負荷法

QL=qL×S

式中：QL——建筑物空調房間總冷負荷 (W)

     QL—— 冷負荷 (W/m2 )

     S—— 空調房間面積 (m2)



二、 空調末端（風機盤管）的計算與選擇



（1）根據風量：房間面積、層高（吊頂后）和房間氣體循環次數三者的乘積即為房間的循環風量。其對應的風機盤管高速風量，即可確定風機盤管型號。

（2）根據冷負荷：根據單位面積負荷和房間面積，可得到房間所需的冷負荷值。利用房間冷負荷對應風機盤管的中速風量時的制冷量即可確定風機盤管型號

一般采用第二種方法——根據冷負荷選擇風機盤管，在特殊場合如對噪音要求較高的場所，可用第一種方法進行校核。

確定型號以后，還需確定風機盤管的安裝方式（明裝或安裝），送回風方式（底送底回，側送底回等）以及水管連接位置（左或右）等條件。

房間面積較大時應考慮使用多個風機盤管，房間單位面積負荷較大，對噪音要求不高時可考慮使用風量和制冷量較大的風機盤管。注意：對于風管超過一定長度的風盤，應采用中、高靜壓的風盤，且出風管道上不宜多于兩個出風口。



三、 采暖負荷計算



1.采暖負荷計算的組成（Qn）

冬季采暖通風系統的熱負荷，應根據建筑物下列散失和獲得的熱量確定：

1）圍護結構的耗熱量，包括基本耗熱量和附加耗熱量，

2）加熱由門窗縫隙滲入室內的冷空氣的耗熱量

3）加熱由門、孔沿及相鄰房間浸入的冷空氣的耗熱量；

4）建筑內部設備得熱；

5）通過其他途徑散失或獲得的熱量。

對于一般民用住宅層高在3m 以下工程上可采用面積熱負荷法進行概算。

單位面積熱負荷法：

Qn=K×qn×S

式中：Qn—— 建筑物的采暖設計熱負荷，W

     S —— 建筑物的建筑面積，m2；

     qn—— 建筑物的采暖單位面積熱負荷，W/m2，

     K —— 附加系數

建筑各個區域的圍護結構、冷空氣滲透情況均有差別，如果需要計算的較為準確，應根據各個區域在建筑中的位置（如：是否靠近外墻、外墻上的門窗）和門窗（是否有冷空氣滲透）進行分別計算。



2. 室內采暖單位面積熱負荷計算

1)一般原則

別墅的負荷一般要比住宅的大一些。

別墅的頂層負荷要大于中間層或底層。

普通衛生間根據面積提供500～1000W的定值來計算。

別墅地下室一般不配。

客臥一般負荷相對較大。

對于外墻較大或玻璃面積較大的，建議做負荷計算

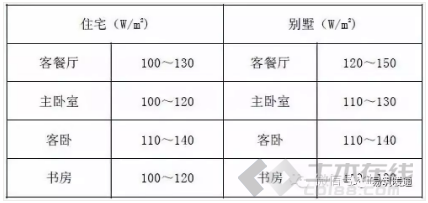

2）室內采暖單位面積熱負荷估算表



3. 附加系數

附加系數為采暖面積與全房間面積的比值，根據下表進行選擇：



上表的附加系數為標準推薦數值，在實際工程中應根據實際情況做出具體調整。

房間進深大于6 米時，以距外墻6 米為界分區當作不同的單獨房間，分別計算供暖熱負荷。



4.另一種采暖熱負荷的估算辦法

Qn=a×Rn×V×（tn-tw）

Qn—— 采暖熱負荷 W

tn—— 室內空氣溫度 ℃

tw—— 室外供暖計算溫度 ℃

V —— 建筑的體積 m3

Rn—— 體積熱指標 根據建筑的保溫情況宜取0.4-0.7

a —— 修正系數。請參考下表



四、 采暖末端計算與選擇



1. 地暖盤管

地暖面盤管的管間距直接影響到地板的散熱量，而地板散熱量需滿足室內負荷的要求。

管間距根據管材、室內設計溫度、供水溫度、地板材料等因素而定。

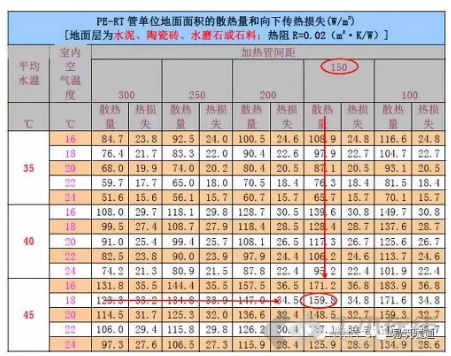

下表是PE-RT管材，地面材料為水泥地磚，在不同水溫、室內溫度和管間距的條件下的地面散熱量（其他地面材料的散熱量數據見附錄1）



2. 散熱片

根據散熱片進出口水溫，求出散熱片平均水溫；

根據室內設計溫度求出散熱溫差；

根據散熱溫差查散熱片選型表，獲得單片散熱量q。



五、 空氣源熱泵冷暖機組配置計算



1. 確定建筑的負荷

由設計院獲取

根據建筑物的負荷指標和相應建筑面積的乘積，得出建筑的負荷。

將各空調房間的負荷逐個相加得出空調總負荷。



2. 機組臺數和容量的確定

機組總負荷的確定：建筑的負荷或空調總負荷×80％左右的同時使用率。公寓房可不考慮同時使用率。特殊情況需根據建筑功能和使用情況確定。

大、中型工程應選二臺以上，但不宜過多，并考慮備用機組的可能性。

若建筑物的大負荷與小負荷的差距過大，宜大、小容量機組搭配工作。



六、 機組安裝位置規劃和環境控制



1. 機組安裝位置規劃

1) 熱泵主機的安裝與空調室外機的安裝要求相似?？砂惭b在屋頂、陽臺、地面上。出風口應避開迎風方向。

2) 主機（側出風）與四周墻壁或其他遮擋物之間的距離不能太小，出風口1米內不應有遮擋物，保證主機換熱器的吸熱散熱不受阻礙。

3) 主機（頂出風）進風口1米內不能有遮擋物，出風口2米內不應有障礙物，保證主機換熱器的吸熱散熱不受阻礙。

當機組安裝在屋檐下或機組上方有水平障礙物時，機組的安裝位置必須在通風良好的地方，否則容易發生氣流短路，造成機組散熱能力差。



2. 機組安裝環境控制

1) 盡量不在陽光直射的地方。

2) 不在臥室的窗臺或臥室的附近。

3) 進、出風有足夠的距離，便于散熱。

4) 能承受室外機自重的 2-3 倍以上的地方。

5) 沒有油煙或其它腐蝕氣體的地方。

6) 不影響其它因素或環境的地方。



七、 采暖和冷暖系統介紹



1. 采暖和冷暖系統分類

1) 開式循環系統：管路中的循環水與大氣相通的系統。循環水水與大氣接觸，易腐蝕管路；用戶與機房高差較大時，水泵則需克服高差造成的靜水壓力，耗電量大。

2) 閉式循環系統：管路系統不與大氣接觸，在系統(zui)高點設有排氣閥的系統。管道與設備不易腐蝕；不需克服高度差，從而循環水泵功率小。

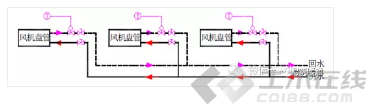

3) 同程式系統：并聯環路中的各支路的流程都是相等的系統。

◆優點：系統的水力穩定性好，各設備間的水量分配均衡。

◆缺點：由于采用回程管，管道的長度增加，水阻力增大，使水泵的能耗增加，并且增加了初投資。

4) 異程式系統：并聯環路中的各支路流程不等的系統

◆優點：異程式系統簡單，耗用管材少，施工難度小。

◆缺點：各并聯環路管路長度不等，阻力不等，流量分配難以平衡。



5) 定水量系統：系統中循環水量為定值，或夏季和冬季分別采用不同的定水量，負荷變化時，改變供、回水溫度以改變制冷量或制熱量的系統。

特點：定水量系統簡單，操作方便，不需要復雜的自控設備和變水量定壓控制。

6) 變水量系統，一般適用于間歇性降溫的系統（影院、劇場、大會議廳等）：保持供水溫度在一定范圍內，當負荷變化時，改變供水量的系統。

特點：變水量系統的水泵的能耗隨負荷較少而降低，在配管設計時可考慮同時使用系數，管徑可相應減少，降低水泵和管道系統的初投資；但是需要采用供、回水壓差進行流量控制，自控系統比較復雜。

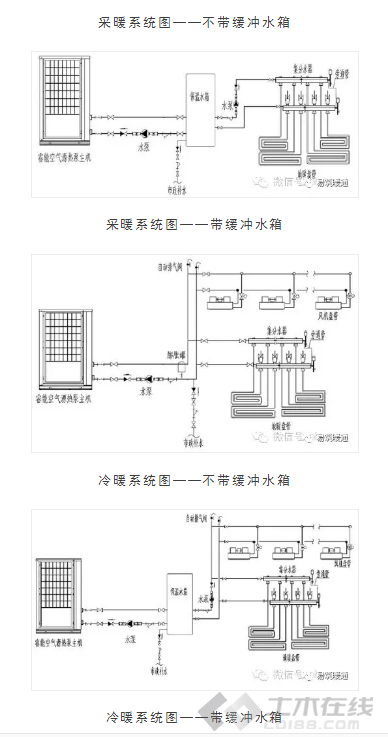

2. 空氣源熱泵采暖和冷暖常用系統型式



八、 水泵選型計算



冷暖系統按空調系統的水流量和水阻力選定水泵流量和揚程。

1. 水泵的流量：

在沒有考慮同時使用率的情況下選定的機組，可根據產品樣本提供的數值乘以1.1~1.2倍的系數選用。

如果考慮了同時使用率，建議用如下公式進行計算。公式中的Q為沒

有考慮同時使用率情況下的總負荷。

L = Q×0.86/ △T

L —— 循環水流量 m3/h

Q —— 總負荷 kW

△T —— 進回水溫差 ℃（采暖系統取10℃，冷暖系統取5℃）

水泵的流量 = (1.1~1.2)×系統循環水量



2. 水泵的揚程：應為它承擔的供回水管網(zui)不利環路的總水壓降。

(zui)不利環路阻力計算經驗公式如下：

Hmax =Δp1＋Δp2＋0.05L（1+ K）

△P1：機組內部的水壓降；

△P2：(zui)不利環路中并聯的各末端裝置的水壓損失大一臺（或部分）的水壓降。

0.05L：沿程損失取每100m管長約5mH2O；

式中K為不利環路中局部阻力當量長度總和與直管總長的比值。當(zui)不利環路較長時K取0.2~0.3；(zui)不利環路較短時K取0.4~0.6。

水泵揚程(mH2O)= （1.1~1.2）× Hmax



3. 其他要求：

水泵必須選用熱水泵，其Q～H 特性曲線，應是隨著流量的增大，揚程逐漸下降的曲線。同時適用于水/乙二醇（(zui)高30%）溶液。

應根據水泵提供商提供的參數要求，并根據現場水力系統的要求選泵，水泵應在其高效區內運行。



九、 膨脹罐選型計算



C = 系統中的水容量（包括熱泵主機、管道、末端等）約為系統循環

水流量的1/15 到1/20。

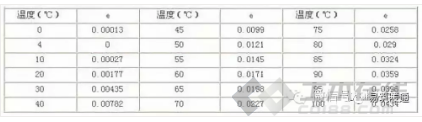

e = 水的熱膨脹系數（系統冷卻時水溫和鍋爐運行時的高水溫的水

膨脹率之差，見下表），標準設備中e=0.0359（90℃）

P1=膨脹罐的預充壓力（壓力）

P2=系統運行的高壓力（壓力）

V = 膨脹罐的體積



選型經驗：

5HP 以下 選用的2L 膨脹罐

5-10HP 選用的5L 膨脹罐

10-18HP 選用的8L 膨脹罐

18-30HP 選用的12L 膨脹罐

30-45HP 選用的18L 膨脹罐

45-60HP 選用的24L 膨脹罐

（其中制冷/熱量KW 和HP 的換算關系為1HP ≈ 2.5KW）



十、 儲能（緩沖）水箱計算



水暖系統需要考慮系統水容量對系統穩定性的影響，對于空氣源熱泵地暖系統，(zui)大的影響因素是冬季機組除霜。空氣源熱泵機組化霜時間為 3-8min，取化霜時間 4 min 來計算蓄能水箱容積。

系統熱穩定性要求：冬季運行時，主機除霜時間 4 min，供水溫度允許降低不超過3℃。

系統(zui)小水容量M1：

= Q * T /（C*3） (kg)

Q —— 主機制熱量 (kｗ)

Ｔ —— 化霜時間 (Ｓ)

Ｃ —— 水的比熱?。矗?（kＪ／kg℃）

系統水容量M2：

= 0.15*L (kg)

L —— 系統管路總長 （m）

儲能水箱有效容積M:

= M1-M2 (kg)



十一、 系統管道計算



1. 管徑計算公式如下：



Q：管段內流經的水流量(L/s)

Ｄ：管道內徑

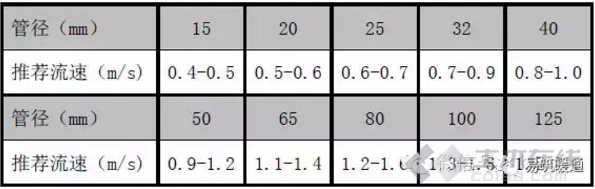

Ｖ：假定的水流速(m/s) （管內水流速推薦表如下，單位m/s)

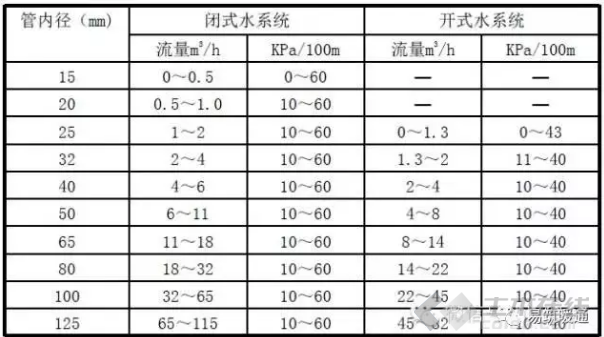

2. 管徑經驗選定法——系統水流量和單位長度阻力損失表

3. 連接各末端裝置的供回水支管的管徑，宜與設備的進出水管接管管徑一致，可查產品樣本獲知。



十二、 分集水器選擇



1. 材質為黃銅材質或不銹鋼材質，同時適用于水/乙二醇（(zui)高30%）溶液。

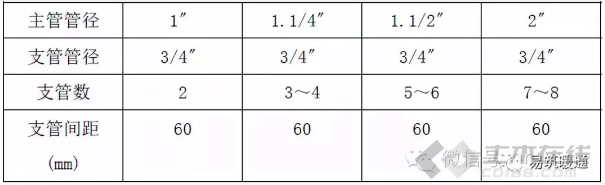

2. 一般規格：

3. 選型建議：根據盤管環路數選擇分集水器支路數，支路數應控制在8路以內，若超過8 路，可增設多一套分集水器解決。分集水器主管管徑應至少比系統供水管管徑大一個規格，支路數越多，分集水器主管管徑宜越大，具體以實際水力計算為準。





十三、 地暖管的選擇



1. 地暖管管徑

1) 在水阻力不超限的情況下，水流速度越大管道內越不容易積氣，有利于減小傳熱熱阻從而增加散熱量。一般管道內水流速度不得小于0.25m/s，一般流速應在0.25m/s-0.5m/s 之間為宜，分集水器內的水流速一般不宜超過0.8m/s，過小的流速會影響散熱量，過大的流速則會增加水泵的負擔，且水流噪聲會較明顯。

2) 一般要求在任何情況下系統水流量不得小于系統額定水流量的 60%，如果實際中有可能出現流量小于60%的情況，需加裝壓差旁通閥或其他旁通措施，否則可能導致機組保護。

3) 從減少加熱盤管的水側阻力，提高采暖效果的角度考慮，加熱管道宜選擇外徑Φ20 管道，從施工安裝方便的角度考慮，加熱管道宜選擇外徑Φ16 管道，根據工程實際情況選擇合適的方案。



2. 地暖管長度

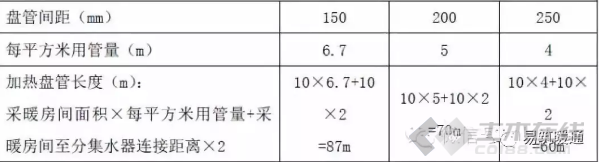

加熱盤管的長度和環路簡易計算（例：采暖房間內面積10 ㎡，分集水器與采暖房間連接距離10 米）

加熱盤管長度建議：每環路加熱盤管長度宜控制在60～80 米，(zui)長不應超過100 米，各環路長度宜相等或相近，管長差值應控制在15 米內。



3. 地暖管材質

PE-X ：交聯聚乙烯 ，力學性能好，耐低溫和高溫。但是沒有熱塑性，不能采用熱熔接，通常采用卡式連接。是目前歐洲在地暖系統中使用量大的一個品種。進口和國產的差價更大，低價位的產品應用存在一定的風險。

PE-RT：中密度聚乙烯，力學性能好，耐應力開裂，低溫沖擊，耐水壓，耐熱蠕變的性能。具有可以熱熔連接、原料性能穩定可靠和柔韌性好等優點，其綜合的優良特性使之在地板輻射采暖領域中具有一定的競爭力。價格適中。

PB：聚丁烯 ，管材柔軟，相同壓力下，管壁設計(zui)薄，是當前幾種用于熱水的塑料管中價格貴和可靠性高的品種。

由于采暖系統中滲入氧會加速系統的氧化腐蝕，選擇PB、PE-X、PE-RT塑料管道時宜選擇含有阻氧層的管道。



十四、 散熱片的選擇



1、根據房間的熱負荷和散熱片的散熱量相匹配的原則進行選型；

2、兼顧房間的舒適性、美觀性來確定與之相符的散熱片的型號；

3、散熱片選型的計算方法：

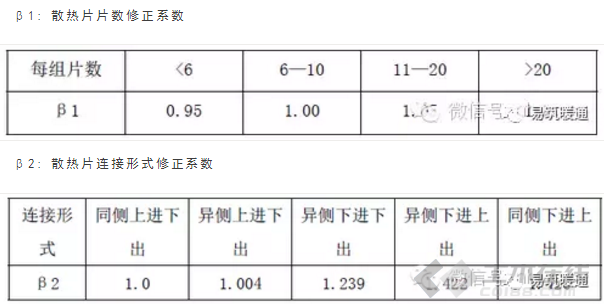

A=Q/q×β1×β2

A: 散熱片片數

Q: 房間熱負荷

q: 單片散熱量



十五、 風機盤管的選擇



風機盤管分類

按形式：臥式暗裝、臥式明裝、立式暗裝、立式明裝、卡式五種

按厚度：超薄型、普通型

按有無冷凝水泵：普通型、豪華型

按機組靜壓：0Pa、12Pa、30Pa、50Pa、80Pa （機外靜壓）

按照排管數量 ：兩排管、三排管

按制式：兩管制、四管制

確定型號以后，還需確定風機盤管的安裝方式（明裝或安裝），送回風方式（底送底回，側送底回等）以及水管連接位置（左或右）等條件。

房間面積較大時應考慮使用多個風機盤管，房間單位面積負荷較大，對噪音要求不高時可考慮使用風量和制冷量較大的風機盤管。

考慮所接風管的沿程阻力、出風口的阻力、軟接的阻力， 低靜壓(12pa)直接接風口或接不超過1米的風管，中靜壓的風盤(30pa)接不超過四米的風管，高靜壓(50pa)的風盤接不超過七米的風管。
